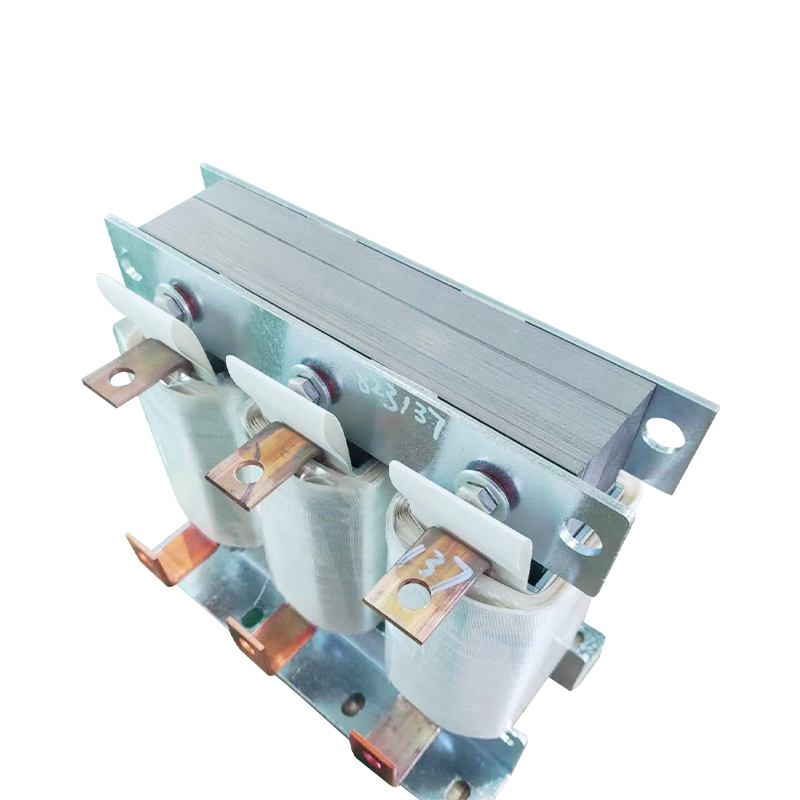

660V trefase filterreaktor

Produktfunksjoner

I strømnett er det mange harmoniske kilder som likerettere, omformere og frekvensomformere. De høyordens harmoniske generert av disse enhetene kan i alvorlig fare sette sikker drift av hovedtransformatorer og annet elektrisk utstyr i systemet i fare. Filterreaktorer er mye brukt i høy- og lavspentfilterskap. De er koblet i serie med filterkondensatorer og innstilt til en spesifikk resonansfrekvens for å absorbere harmoniske strømmer med tilsvarende frekvenser i strømnettet. Reaktanshastighetene er 1 %, 5,67 %, 6 %, 12 % og 13 %, i stand til å eliminere 3., 5., 7., 11., 13. og høyere ordens harmoniske. Når filterreaktorer er koblet i serie med kondensatorer, absorberer de effektivt nettharmoniske og forbedrer systemets effektfaktor, og spiller en betydelig rolle i sikker drift av systemet.

Funksjoner:
1. Filterreaktoren er tilgjengelig i både tre-fase og en-fase typer, som begge er jern-kjerne tørr-type.
2. Jernkjernen bruker kaldvalsede silisiumstålplater av høy kvalitet og lavt tap. Kjernesøylene er delt inn i ensartede små seksjoner av flere luftspalter, som er adskilt med epoksylaminerte glassklutplater og limt med et spesielt lim for å sikre at luftspalten til reaktoren ikke endres under drift.
3. Spolene er viklet med flat kobbertråd av F-grad eller H-grad og anordnet tett og jevnt.
4. Etter montering gjennomgår filterreaktorens spoler og jernkjerne en forbaking → vakuumimpregnering → varmeherdeprosess, ved bruk av H-klasse impregneringslakk for å binde spolene og jernkjernen godt sammen.
5. Klemmene, festene og andre deler av filterreaktoren er laget av ikke-magnetiske materialer for å sikre en høykvalitetsfaktor og god filtreringseffekt.
6. Alle utsatte deler er behandlet med anti-korrosjonstiltak.
7. Den har lav temperaturstigning, lavt tap, høy omfattende utnyttelsesgrad og er enkel å installere.
